설계 도면 보는법 아시는 형님 계신가요?
22 Comments

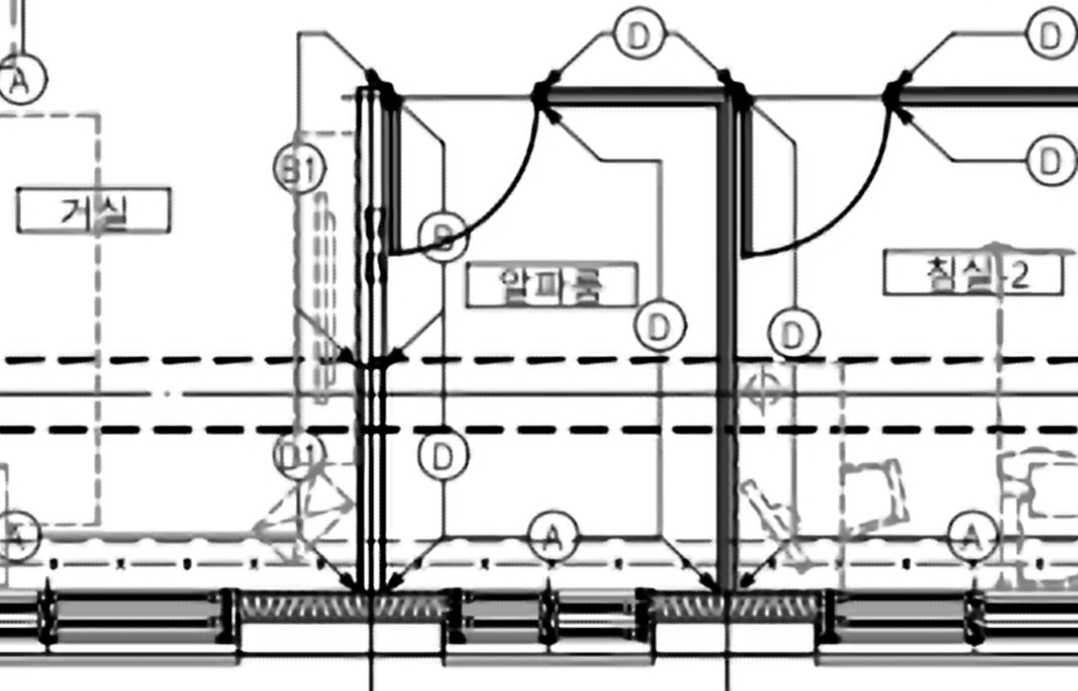

댓글 달려고 로그인 했습니다. 주신 정보만으로는 정확하게 파악하기 어렵습니다. 다만 유추하건데 내력벽이러면 위와 같이 설계히진 않을 가능성이 높습니다. 거실과 알파룸에 이어지는 외기에 접힌 벽면(도면상 맨 하단에 가로로 있는 벽)에 단열재가 이어져있는데, 알파룸과 거실을 나누는 벽이 내력벽이라면 외벽과 연결되게 설계를 했을껍니다. 그게 구조적으로도 시공적으로도 유리합니다. 그리고 미묘하게 벽두께가 얇은걸로 보이는데 건식벽체일 가능성도 있어보이구요.
아파트 단위세대 평면도로 보이는데 위에 말씀하신 기호 상세는 아마 입면전개도로 보입니다.
결론은 비내력벽일 확률이 높다는게 제 생각입니다
아파트 단위세대 평면도로 보이는데 위에 말씀하신 기호 상세는 아마 입면전개도로 보입니다.
결론은 비내력벽일 확률이 높다는게 제 생각입니다
