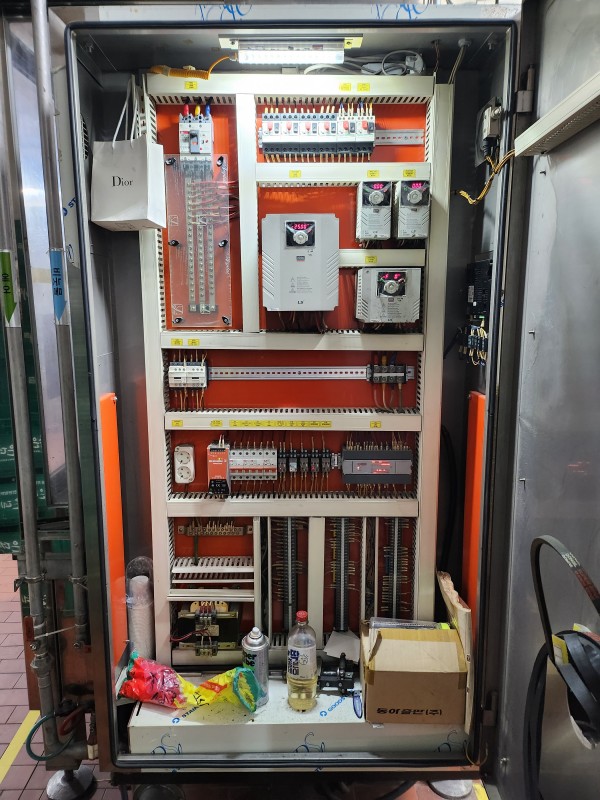

전기공무 처음일하는데 소주회사 병뚜껑 따는기계

56 라구여기 사진영상 23 44540 6 2023.02.12 23:38

380쓰는데 전기의 흐름이랑

부품하나하나 설명좀 해주세요 ㅠㅠ

이거부터 공부해오래요

23 Comments

37 미루보직군영 2023.02.12 23:40

지식인에 올리셔야될듯한 글이네요ㅋㅋㅋ

34 으6동 2023.02.12 23:43

무슨 창고인가요? ㅋㅋㅋㅋㅋㅋㅋ 디올이랑 종이컵 웃기네요

43 르삥뽕 2023.02.12 23:48

크기만 컷지 노란색 택만 봐도 답 나오는 간단한 단순 기계 같은데요?
좌측 맨 위 메인전원, 우측에는 누전 차단기, 작동시 기능 하는 모터고
나머지 하단부분도 전극 소자고 전기 공무원이시면 노란색 택 보시고 네이버에 검색 해보세요 금방 아 이게 이거였구나 하실거에요

24 토르레 2023.02.12 23:48

메인차단기 MC마그네트 CP 인버터 SMPS PLC 등등 보이네요ㅋ

45 몽환님 2023.02.13 00:23

plc로 인버터동작시키네여!!

66 야동부장73 2023.02.13 00:26

전문가가 나오셔야 겠네요

44 펭귄펭귄 2023.02.13 00:33

단순히 저걸 보고 할려면 빡세고 도면 찾아서 그거보면서하세여

28 장난스러 2023.02.13 00:34

결국 plc로 제어하는거라서 부품만 공부하시면 될듯해요..
LS 카달로그 찾아보시면 쉽게 알수있습니다.

51 rgjbcfgh 2023.02.13 01:20

plc를 여기서 볼줄은 몰랐네요

50 졸라엽 2023.02.13 01:34

이 사이트에 전기쟁이 plc프로그래머가 한타스인듯

46 암막커튼 2023.02.13 02:00

380메인에 각파트별로 전원차단기에 컨베이어 쓰는건가?모터제어 인버터에 프로그램은 plc로 돌아가네요plc옆어 릴레이 역결상감지기 마그네트2개있네요 제일 아래 트랜스에 오른쪽편으로 팬, 제어반라이트스위치 그아래에 파워서플라이, 휴즈홀더인가 그러네요

64 블루투스이어폰 2023.02.13 04:14

맥주 넣아두면 시원해지나요? ^^

36 도이불언 2023.02.13 09:22

네이버카페 "전기박사" 가입해서 검색해 보세요 자료가 많아요

41 한각 2023.02.13 14:38

뒷판 선정리 한거 보고싶네요 ㅎㅎㅎ

51 코크루스 2023.02.13 21:12

전기도면 없어요?? 그거있으면 설명하기 쉬운데

26 드디어봄 2023.02.13 23:45

별도의 계전기가 여러개 달려있는데 아니라 그냥 모듈이랑 차단기만 여러개 있는거라 어렵지 않습니다.
사진만 보고 설명드리자면,
우선 맨위 왼쪽 100AF에 60AT 3상3선식 차단기로 추정되는게 메인 차단기 입니다. 사진이 흐려서 잘 안보이네요
여기서 보셔야하는건 차단기ELB가 달려있다는것만 봐도 상위단에 전기실 배전반이 별도로 존재하고 해당 배전반에 있는 MCCB 2차측에서 물려가지구
해당 머신으로 왔다는걸 알 수 있습니다.

26 드디어봄 2023.02.13 23:50

그리고 ELB 종류가 EBE 경제형이 달려있는데 EBE는 차단용량이 2.5ka라 가격이 저렴합니다. 보통은 EBS 5ka 짜리 사용합니다.
음 암튼 메인차단기 밑 단자 보시면 3상3선식에 선이 각 단자마다 7개가 달려있는데요
아크릴판으로 가려져서 잘 안보입니다만 오른쪽 상단에 3상차단기가 6개인거로 봐서 하나는 220을 딸려고 선 하나만 연결해놨을것으로 추정됩니다.

26 드디어봄 2023.02.13 23:52

그리구 여기서 디지털표시된거 4개랑 왼쪽중간 아크릴판 밑 차단기 2개로 배선이 되는것 같습니다.

26 드디어봄 2023.02.13 23:56

다시보니 좀 특이한게 윗댓글에 말씀드렸던 아크릴판 밑 차단기 2개 있는칸 오른쪽에 4p짜리 단자대가 이 기계의 전체 1차측 전원입니다.
저음 이 단자대로 들어올때 4선식으로 들어와서 이 단자대에서 왼쪽위 ELB차단기로 연결되는것 같습니다

26 드디어봄 2023.02.14 00:00

정리하자면 회로의 순서가
0. 오른쪽 후면 검은색 케이블
1. 중간 단자대4p
2. 왼쪽 위 ELB
3. 오른쪽위 차단기 6개
4. 밑에 디지털기계 4개랑 4p단자대 있는칸 차단기2개
5. 그리고 접지단자대에서 따온 접지선과 각 상에서 받는 220용 차단기들
6. 그리고 계전기로 추정되는거 5개량
7. 마지막 plc기판 하나
이정도 순서로 짚어보시면 될 거 같구요

26 드디어봄 2023.02.14 00:02

접지단자대에 접지용 F-GV가 물려있는것으로 봐서 기계 뒤에 모터 같은게 있는거 같습니다.
모터는 별도로 모터 회로를 또 찾아서 보셔야 합니다.
전기쟁이여도 모터 고장나면 후크 걸고 모터의 어떤 부품을 교체해야하는지 정도까지는 진단이 가능합니다
그럼 수고하세용~

26 드디어봄 2023.02.14 00:09

그리고 접지에서 220용 N상 따는거 엄청 위험하고 감전우려가 있으니까 본인이 이왕 온거
마침 단자대에 물려있는선도 3상4선식이고 하니 ELB를 3상4선식으로 교체하시고 N상 연결해서
좀 더 안전하게 개조하여 사용하셨으면 좋겠습니다.

15 선한영향력 2023.02.14 01:43

차단기 아래 설치된 것은 LS에서 나오는 인버터들입니다. 모터들이 상당히 작네요.

암튼 PLC로 인버터 제어 및 다른 것들도 제어하는 것으로 보이네요.

PLC있는데, 릴레이(PLC 왼쪽)도 저렇게 설치되는 거보면 SOL VALVE도 동작시키는 시퀀스도 있는거 같고요
