(도움요청) 전기 잘 아시는분 계신가요?

36 김곰돌 잡담고민 8 1887 1 2021.12.13 20:18

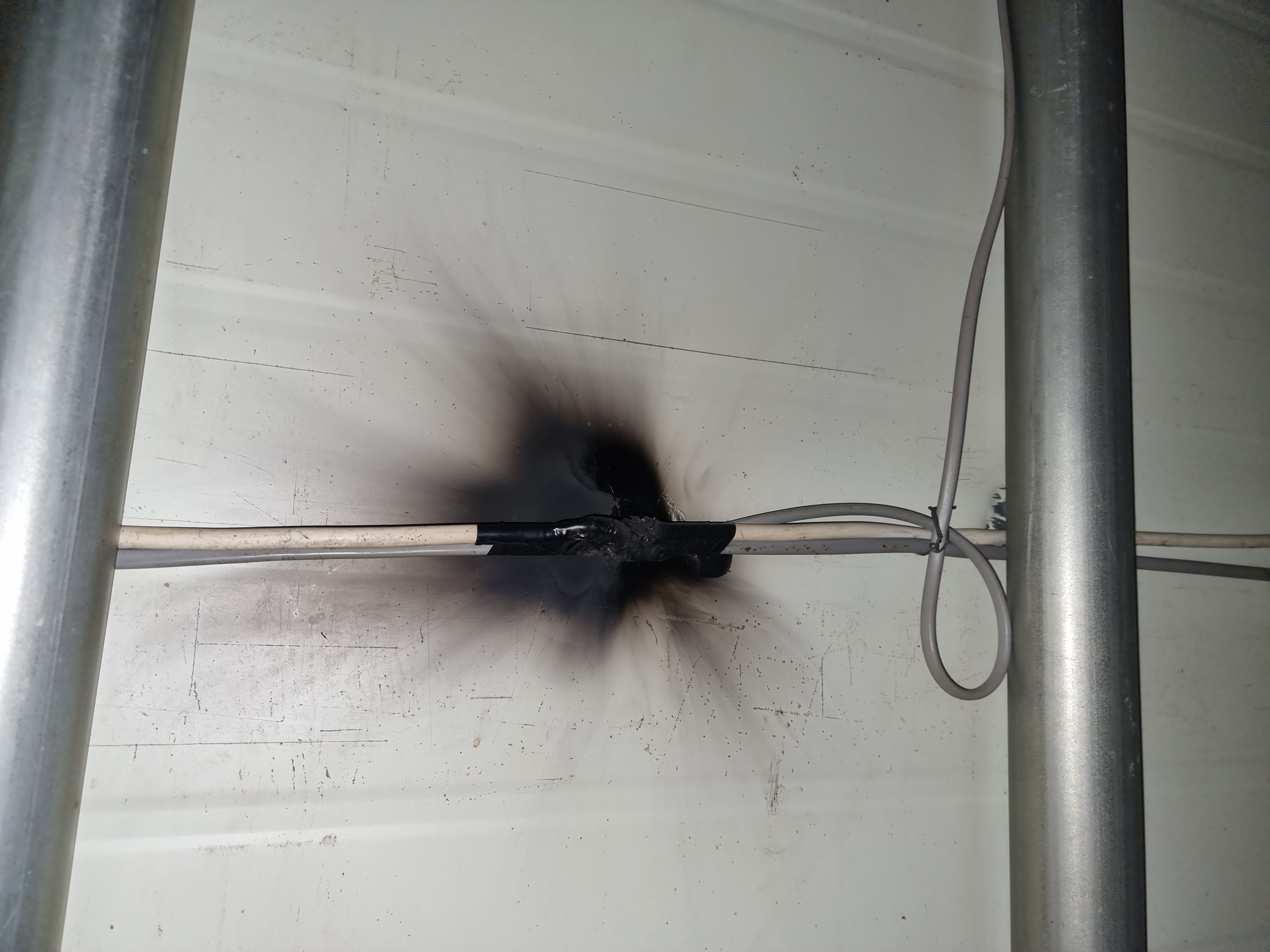

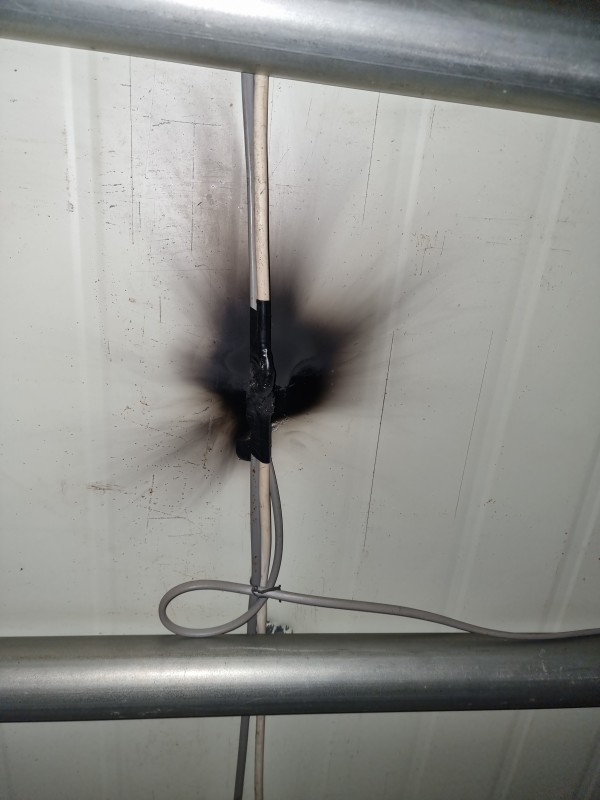

가건물 천장 판넬이 그을려있습니다. 철물점 아저씨가 슥 보고가시더니 불날뻔한거 잘찾아냈다하시더군요. 전선을 세개 한데 묶어놓은 잘못도 있겠지만, 합선이 왜 일어났는지 어디에 문의를해야하는지 잘 모르겠어서 알려주실분 계신가요?

8 Comments

49 대홍단 2021.12.13 20:22

정확히는 모르겠으나 묶여있는곳에 저항이 높아지면서 피복안에 어떤선끼리 만나 합선난것같아 보이네요

47 뱅싸 2021.12.13 20:23

외부에서 물리적충격으로 피복이 벗겨졌을 가능성이 큰데,
전선을 세게한데묵어두었다고하니
케이블타이로 묶는도중에 피복이 살짝벗겨져서 합선이난것같습니다.

21 마도카 2021.12.13 20:25

선 굵기에 비해서 많은 용량의 전기를 사용하셔도 저런 현상이 납니다.

사용량 체크도 한번 해보세요.

23 의젖극혐 2021.12.13 20:49

저도 물리적인 원인 보다는 전선이 과도하게 적은 용량용이거나, 전선은 도면대로지만 사용량이 초과라던가...
암튼 그런 이유로 과한 전류가 흘러서 열이 발생, 그 열이 누적되다가 저렇게까지 된 것으로 추측합니다.

23 슈리코 2021.12.13 21:07

세개를 묶어놓아서 어느 선에 문제가 있는지 찾기 어려워보입니다.
한 선에서 스파크가 난 뒤 다른 피복에 영향을 줘서 재차 터진것 같습니다.
어지간하면 전선을 동시에 묶어두지 마세요~

31 맨쉭이 2021.12.13 21:55

잘 사용하시다가 그런거라면 선이 문제가 있을꺼같구요. 대부분 선이 잘못 조인되었거나 선에 안맞는 전력량이 들어와 저런경우도 있어요.
동네 전기집에 문의하셔서 원인 알아내시고 손보셔요

43 CSO2020 2021.12.13 22:27

왜 저부분이 터졌을까? 라고 생각해보면 되겠네요. 분명 저 부분은 쥐꼬리 결선으로 전기절연테이프로 감은 것으로 보입니다. 아주 미세하나 저항이 증가했겠네요. 두번째로 위분들 포인트 잘 잡으셨는데..얇은 전선에 과도한 전류를 사용했을 경우입니다. 피복은 절연성이 어느 정도 높긴하나. 전기절연테이프 부분이 절연성이 떨어지죠. 해서 전기가 벽쪽 전도체로 흘렀을 가능성이 있네요.

49 팬티도둑맞은타잔 2021.12.13 23:57

정리해드리겠습니다

1. 전선에 전류가 흐를땐, 전선의 내부 저항에 의해 열이 발생한다.(일반적으로 피복은 전선의 최대허용전류에 대한 충분한 절연 및 내열성을 가진다)

2.. 전기는 병렬로 연결할 수록 저항값이 떨어진다.
전압이 일정(220V, 380V 등)할때, 전류값이 상승한다

3. 전선끼리의 연결시, 흔히 아는 일반적인 매듭법 방식으로 전선을 꼬아서 결선할 시, 어마어마한 열이 발생 할 수 있다

위 3가지 요건들로 인해 발생한 그을음 입니다.

-> 전선이 3가닥으로 확장연결됨. 전선은 원래 전기가 흐를땐, 각 전선마다 내열한도를 가진다. 다른 추가적인 설비없이 단순히 전선만 추가로 결선할 시, 해당 접합부의 전선의 저항이 떨어지며 내열한도가 함께 떨어진다. 결선에 있어서 일반적인 방식인 8자 꼬음식으로 연결시 열이 발생한다.

이 조건들로 인해, 저항은 저항대로 떨어지는데 전류량은 계속해서 상승하면서 열까지 계속 오르니 해당부분을 감싸고 있는 전기테이프의 절연파괴되어 녹으면서 그을음이 발생한거 같네요

또한 샌드위치 판넬에 전선이 노출되어 닿으면서 저항값이 더 크게 떨어지고 더 많이 전류가 흘러 가속화 됬을 수도 있습니다

주변 전기업체에 연락해도 좋고, 전기철물점이나 전기부속판매점 혹은 온라인에서 전기커넥터 구매하셔서 해당부분에 끼워주시는게 그나마 안전합니다

제일 좋은 건 전선을 새로 까시는게 좋습니다
